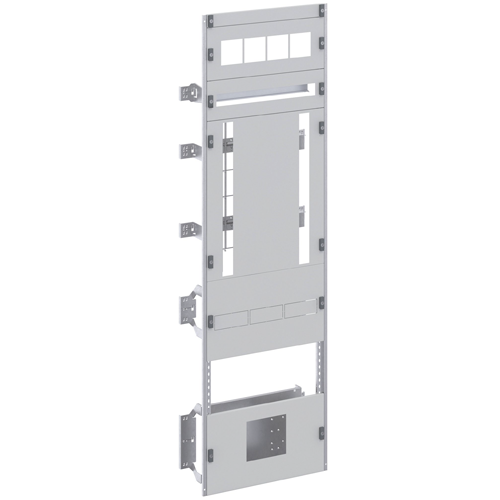

Il nuovo e rapido sistema di assemblaggio interno.
System pro E® energy Combi è il nuovo sistema di assemblaggio interno comune alle gamme System pro E® energy L e System pro E® energy M che grazie ad un innovativa tecnologia ad aggancio rapido permette un montaggio comodo e senza fatica. Flessibilità, velocità e semplicità sono i tre vantaggi di questa soluzione.
L'ampia gamma di configurazioni e una profondità comune fra le due versioni consentono l'assemblaggio di apparecchiature fino a 800A sia in strutture con installazione a parete sia in strutture con installazione a pavimento.
System pro E® energy Combi è un unico sistema che trova la sua collocazione in entrambe le strutture.
I pannelli frontali sono tutti dotati di maniglia con vite già pre-assemblata con chiusura ad 1/4 di giro.
I pannelli modulari sono disponibili in altezza 200 mm e 150 mm per ottimizzare lo spazio del cablaggio.
Le guide DIN sono disponibili con staffe di fissaggio fisse e regolabili in 5 profondità diverse per differenti tipologie installative.
Particolari supporti consentono il fissaggio di canaline sia in senso orizzontale che verticale con la possibilità di installare anche supporti portacavi. Larghezza massima della canalina 80 mm.
Tutti i kit si installano ai profili già predisposti sul pannello posteriore. Su questi profili verticali, per agevolare e semplificare il posizionamento di piastre o supporti, è riportata una griglia con passi standard da 50 e 100 mm. Le pennellature di copertura frontale si applicano su un telaio rimovibile che ne consente il montaggio anche all'esterno del quadro.
Essendo una struttura aperta anche l'accessibilità è garantita.

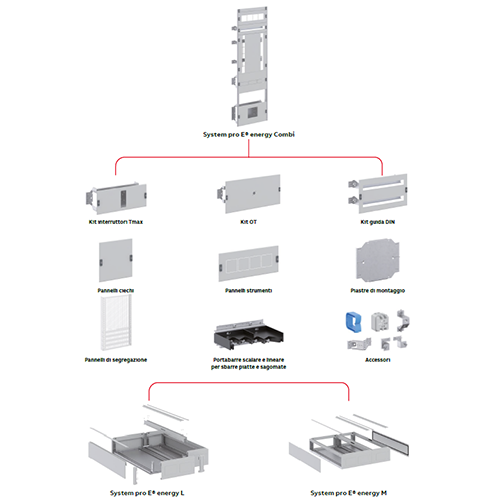

System pro E® energy Combi comprende:
- Kit interruttori Tmax T5-T6 e XT
- Kit OT
- Kit interruttori modulari DIN
- Kit SmissLine
- Kit TruONE
- Piastre di montaggio
- Pannelli ciechi
- Portabarre lineari e scalari, sbarre piatte o sagomate
- Accessori porta canalina
- Segregazioni fino a Forma 2b
- Uniclic
- Unifix L-H
Flessibilità
Le configurazioni interne ed i sistemi di distribuzione sono utilizzabili all'interno delle strutture System pro E® energy L e System pro E® energy M e sono in grado di soddisfare qualsiasi tipo di applicazione fino ad una corrente nominale di 800A.
Il sistema di distribuzione è stato sviluppato per garantire una maggiore semplicità di montaggio ed una migliore flessibilità di utilizzo fornendo differenti soluzioni che permettono l'installazione in verticale (struttura o vano cavi) ed in orizzontale (solo struttura).
Grazie ad un imballo completo contenente tutto il necessario la scelta dei componenti risulta essere più rapida, riducendo in questo modo anche il rischio di errore.
Velocità
System pro E® energy Combi permette di accelerare l'installazione dei kit grazie ad un'innovativa soluzione ed aggancio rapido che permette il montaggio ad incastro riducendo il numero di viti. I pannelli frontali sono già predisposti di maniglia pre-assemblata con chiusura ad 1/4 di giro.
Sui profili verticali del pannello posteriore, per agevolare e semplificare il posizionamento di piastre o supporti, è riportata una griglia con passi standard da 50 e 100 mm.
Semplicità
La semplicità del sistema di assemblaggio interno aiuta in ogni fase installativa partendo dalla progettazione del quadro, passando per la scelta codici d'ordine fino ad arrivare al montaggio ed all'installazione finale.

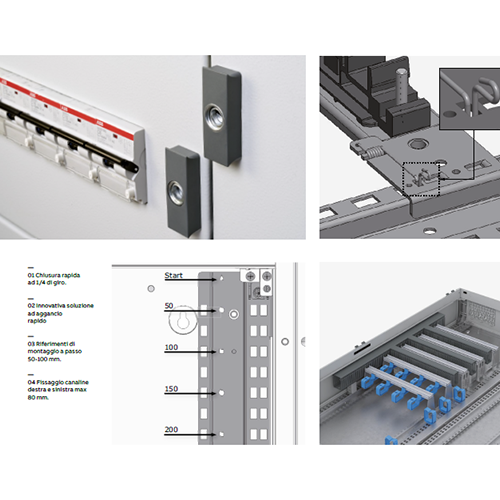

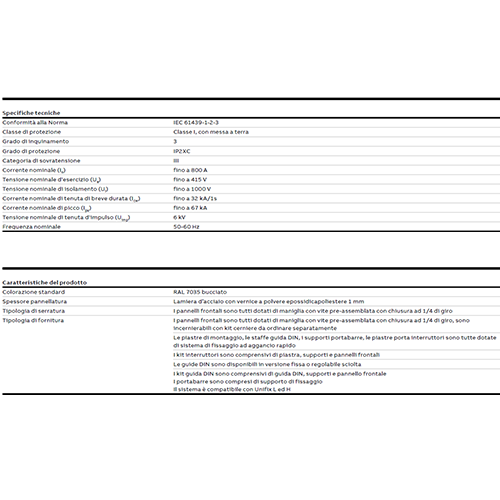

Vantaggi
- Il montaggio può essere eseguito da un'unica persona
- Molla ed aggancio rapido a scatto senza viti per il fissaggio di kit interni
- Maniglie pre-assemblate con viti da 1/4 di giro per pannelli ciechi di copertura
- System pro E® energy Combi consente di risparmiare tempo nell'installazione grazie alla tecnologia di aggancio che limita il numero delle viti
- Guida DIN fissa o regolabile in 5 profondità per montaggio interruttori
- Il Telaio consente di rimuovere tutti i pannelli contemporaneamente
- Segni di riferimento sui montanti di fissaggio a fondo struttura per un rapido posizionamento dei kit interni e delle piaste di montaggio
- Generoso spazio di cablaggio, sufficiente per canaline verticali larghe 80mm su ciascun lato
